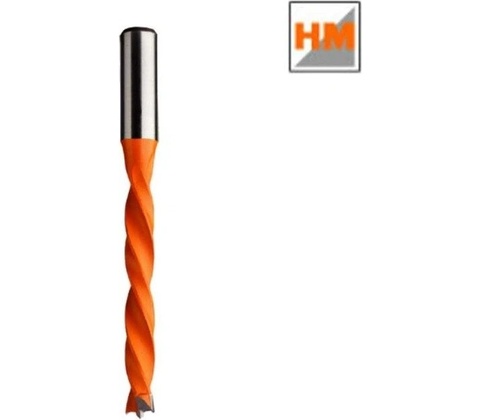

CMT C37305011

Kolíkovací vrták CMT 373 neprůchozí S10 L85 HW D5×50 (Stopka 10×27, celková délka 85 mm)

Profesionální kolíkovací vrták určený speciálně pro neprůchozí (slepé) otvory s plochým dnem v deskových materiálech. Vhodný pro sériovou výrobu nábytku na kolíkovačkách a vícevřetenových vrtacích strojích.

Konstrukce vrtáku a co z toho plyne při vrtání -

Tělo vrtáku z vysoce kvalitní tvrzené oceli

Robustní a tuhé tělo omezuje kmitání a vychýlení vrtáku při záběru. Díky tomu: vrták drží přesnou osu i při vyšších otáčkách a posuvech,

• otvor má přesnější průměr a polohu,
• snižuje se riziko prasknutí nebo vyštípnutí lamina na hraně otvoru.

-

HW (HM) hlava – tvrdokovová hlava vrtáku

Pracovní část vrtáku je osazena tvrdokovem (HM), který: vydrží výrazně déle ostrý než rychlořezná ocel (HSS),

• vhodný na DTD, MDF, laminované desky a tvrdší plasty,
• drží kvalitu řezu i při dlouhodobém sériovém vrtání.

-

Přesně vycentrovaný středicÍ hrot

Krátký, ostrý středicí hrot: přesně zafixuje vrták v předvrtané značce nebo v šabloně,

• zamezí „utíkání“ vrtáku po povrchu lamina,
• umožní vrtat bez předvrtání – stačí přesné vedení strojem.

- 2 precizně broušené HM břity (Z2)

Dva hlavní řezné břity: zajišťují čistý, hladký spodní povrch neprůchozího otvoru,

• vytvářejí ploché dno díry – ideální pro kolíky, kování, nebo místa, kde se nesmí objevit kuželová stopa,
• rovnoměrně odebírají materiál, vrták běží klidně, bez trhání.

- 2 HM zuby s předřezy a radiálním podbroušením (V2)

Předřezávací zuby po obvodu: nejdříve jemně naříznou okraj otvoru, teprve potom do něj vstupují hlavní břity,

• minimalizují vytrhávání lamina a potahů kolem díry,
• radiální podbroušení zajišťuje lehčí chod vrtáku, menší zahřívání a čistější stěny otvoru.

- 4 spirálové drážky

Čtyřnásobná šroubovice pro odvod třísek: rychle odvádí třísky z otvoru ven – důležité u hlubších slepých děr (až 50 mm),

• omezuje zanášení a přehřívání vrtáku,
• umožňuje vyšší posuv při zachování kvality povrchu.

Upnutí a nastavení ve stroji -

Válcová upínací stopka S10×27 s unášecí plochou

Stopka průměr 10 mm, délka upnutí 27 mm: unášecí plocha brání protočení vrtáku ve sklíčidle nebo kleštině, - vhodné pro standardní hlavy kolíkovaček a vícevřetenových vrtacích jednotek. -

Šroub pro nastavení délky

Umožňuje: přesně nastavit vyložení vrtáku podle požadované hloubky slepého otvoru,

• sjednotit hloubku vrtání na více vřetenech (při vícevřetenovém vrtání),
• jednodušší seřízení stroje při opakované výrobě stejného kusu.

-

Přesně broušená stopka zaručuje přesné souosé upnutí bez vůle, - omezuje házivost, která by zhoršovala přesnost a kvalitu otvoru.

Povrchová úprava a chlazení - Teflonový povrch

Speciální povrchová úprava: snižuje tření mezi vrtákem a materiálem,

• usnadňuje odvod třísek, méně se lepí prach z MDF a plastu,
• snižuje zahřívání nástroje, což prodlužuje životnost ostří.

Rozměry a charakter vrtání -

Průměr vrtání: 5 mm vhodné pro kolíky Ø5 mm a drobné kování, - přesný průměr díky tvrdokovovým břitům a kvalitnímu broušení. -

Maximální pracovní délka (L2): 50 mm můžete vrtat slepé otvory do hloubky až cca 50 mm (reálně o něco méně – dle nastavení dorazu a bezpečné rezervy dna), - vhodné pro hlubší kolíky nebo speciální konstrukce nábytku. -

Celková délka vrtáku (L): 85 mm přizpůsobeno standardním kolíkovačkám – dostatečná délka na upnutí i pracovní průběh. -

Neprůchozí (slepé) otvory s plochým dnem

Geometrie hlavy je navržena tak, aby: dno otvoru bylo rovné, bez výrazného kužele, - otvor nebyl probit skrz pohledovou stranu dílce.

Doporučené použití v truhlářské praxi -

Materiály:

DTD (dřevotřískové desky surové i laminované),

• MDF a HDF,
• lamino (LTD),
• vhodné i pro tvrdší plasty (např. kompaktní desky, ABS, PMMA – podle nastavení posuvu a otáček).

-

Stroje: kolíkovačky (jednohřídelové i vícevřetenové),

• vrtací automaty a CNC vrtací jednotky (s odpovídajícím upínáním S10),
• vrtačky s přesným vedením a upnutím (spíše průmyslové, ne ruční hobby).

-

Typické aplikace: vrtání slepých kolíkových otvorů pro spoj korpusů a dvířek,

• přesné slepé otvory pro drobné nábytkové kování,
• vrtání do pohledových dílců, kde nesmí dojít k vyštípnutí lamina na okraji.

Balení a logistika -

Baleno v plastové krabičce po 1 kuse chrání ostří při skladování i převozu, - vhodné pro dílnu, kde je nástroj často přenášen nebo půjčován mezi pracovníky. -

Ekonomické balení po 5 kusech výhodné pro sériovou výrobu a vyšší spotřebu, - umožňuje mít na stroji připravené náhradní vrtáky a rychle je měnit při otupení.

Shrnutí pro stolaře

Tento kolíkovací vrták CMT 373 D5×50 je určen pro rychlé, přesné a čisté vrtání slepých otvorů v deskových materiálech, zejména v nábytkářské výrobě. Díky tvrdokovovým břitům, předřezům a čtyřem spirálovým drážkám nabízí vysokou životnost, hladký chod a minimální vyštípnutí lamina, což oceníte jak v kusové, tak v sériové výrobě.

DOPORUČENÉ ŘEZNÉ PODMÍNKY: RYCHLÝ PŘEHLED – ZLATÉ PRAVIDLO

Lamino a pohledové plochy:

Vyšší otáčky (6 000–8 000)

Nižší posuv (0,8–1,5 m/min) ✅ Vrtej z pohledové strany

Plasty:

Nižší otáčky (3 000–5 000)

Pomalý posuv (0,5–1,5 m/min) ⚠️ Pozor na tavení
