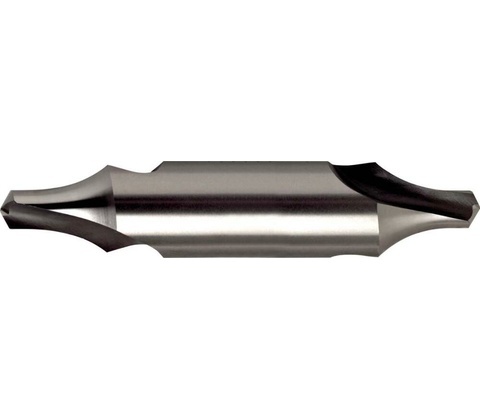

GÜHRING EDE11340250

Středicí vrták. O vrtáku d1 2,5 mm; O stopky d2 h8 6,3 mm; celková délka l1 45 mm. HSS; bez povlaku; typ N; DIN 333. 2,5 mmO vrtáku d1 6,3 mmO stopky d2 h8 45 mmCelková délka l1 20–30 mmpro O obrobku Vlastnosti a provedení S poloměrem (menší riziko zlomení). O-Toleranz: OTolerance O: O 0,5–2,5 = +0,14 mm O O 3,15–5 = +0,18 mm O O 6,3–10 = +0,22 mm O 12,5 = +0,27 mm Použití Standardní středicí vrták pro výrobu středicích otvorů podle normy DIN 332, list 1, tvar R (s poloměrem). Technické údaje O vrtáku d12,5 mmO stopky d2 h86,3 mmCelková délka l145 mmpro O obrobku20–30 mmPovrchová úpravabez povlaku Materiál nástrojeHSSTyp nástrojeNTvarRNormaDIN 333Úhel60° Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm225Ocel < 1000 N/mm220Ocel < 1400 N/mm216Nerezové oceli – feritické / martenzitické10Nerezové oceli – austenitické8Nerezové oceli – duplexní6Litina GG/GTS20Litina GGG16Titan > 850 N/mm25Hliník < 8 % Si40Měď a slitiny mědi60 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,03 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO vrtáku d1BO-E-113401601,6 mmBO-E-113402002 mmBO-E-113403153,15 mmBO-E-113404004 mm
