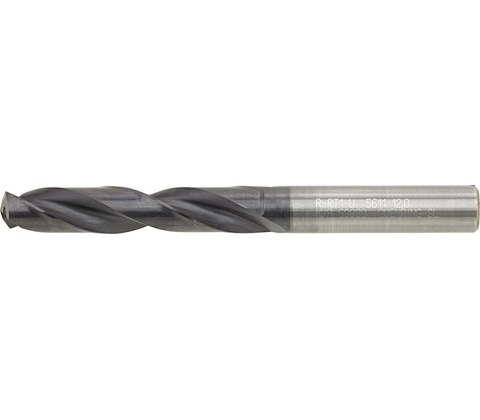

GÜHRING 9056110190000

Spirálový vrták, TK, válcová stopka. O d1 = m7 19 mm; délka spirály l2 101 mm; délka stopky l3 50 mm. Tvrdokov; Fire. 19 mmO d1 = m7 101 mmDélka spirály l2 50 mmDélka stopky l3 153 mmCelková délka Vlastnosti a provedení Se zkrutovým vnitřním chlazením přes lamely. Zkrutové vnitřní chlazení. Chladicí prostředek se přivádí přímo k břitům a odplavuje třísky z otvoru. Technické údajeO d1 = m719 mmDélka spirály l2101 mmDélka stopky l350 mmCelková délka153 mmO stopky d2 = h620 mmPovrchová úpravaFireMateriál nástrojetvrdokov Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm2130Ocel < 1000 N/mm2120Ocel < 1400 N/mm2105Nerezové oceli – feritické / martenzitické60Nerezové oceli – austenitické55Nerezové oceli – duplexní45Litina GG/GTS160Litina GGG128Titan > 850 N/mm245Hliník < 8 % Si260Hliník > 8 % Si220Měď a slitiny mědi325Kalená ocel < 55 HRC55 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 1400 N/mm2Posuv f0,315 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO d1 = m7Celková délkaBO-E-1221180018 mm143 mmBO-E-1221185018,5 mm153 mmBO-E-1221190519,05 mm153 mmBO-E-1221195019,5 mm153 mm
