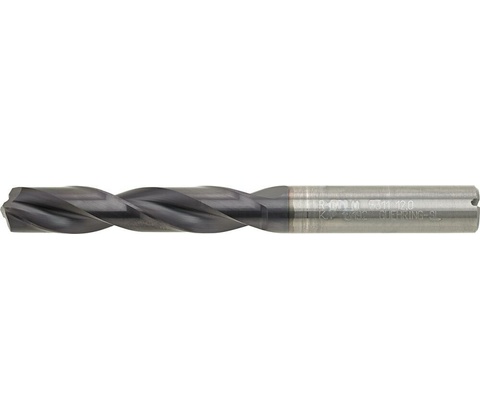

GÜHRING 9055110142000

Spirálový vrták, TK, válcová stopka. O d1 = m7 14,2 mm; délka spirály l2 77 mm; délka stopky l3 48 mm. Tvrdokov; Fire. 14,2 mmO d1 = m7 77 mmDélka spirály l2 48 mmDélka stopky l3 133 mmCelková délka Vlastnosti a provedení Se zkrutovým vnitřním chlazením přes lamely. Zkrutové vnitřní chlazení. Chladicí prostředek se přivádí přímo k břitům a odplavuje třísky z otvoru. Technické údajeO d1 = m714,2 mmDélka spirály l277 mmDélka stopky l348 mmCelková délka133 mmO stopky d2 = h616 mmPovrchová úpravaFireMateriál nástrojetvrdokov Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm2130Ocel < 1000 N/mm2120Ocel < 1400 N/mm2105Nerezové oceli – feritické / martenzitické60Nerezové oceli – austenitické55Nerezové oceli – duplexní45Litina GG/GTS160Litina GGG128Titan > 850 N/mm245Hliník < 8 % Si260Hliník > 8 % Si220Měď a slitiny mědi325Kalená ocel < 55 HRC55 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 1400 N/mm2Posuv f0,25 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO d1 = m7Celková délkaBO-E-1218137013,7 mm124 mmBO-E-1218140014 mm124 mmBO-E-1218142914,29 mm133 mmBO-E-1218145014,5 mm133 mm
