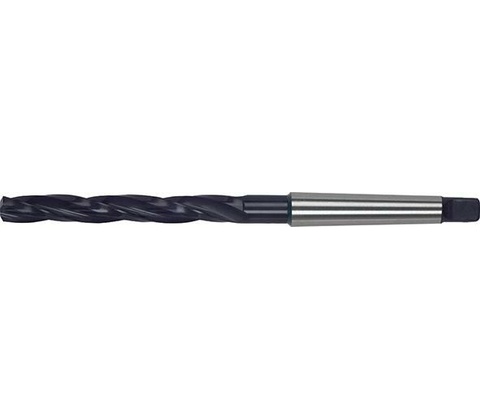

GÜHRING 9005340290000

Výhrubník s MK stopkou. O h8 29 mm; délka spirály 175 mm; celková délka 296 mm. HSS; s úpravou párou; DIN 343. K navrtání předvrtaných, předlitých nebo předlisovaných otvorů. 29 mmO h8 175 mmDélka spirály 296 mmCelková délka 20 mmnejmenší O předvrtaného otvoru Vlastnosti a provedení HSS, DIN 343, typ N. Broušený profil, povrch popouštěný v páře, pravořezný Běžný boční úhel čela, běžná tloušťka jádra a bez stoupání šroubovice. Použití K navrtání předvrtaných, předlitých nebo předlisovaných otvorů. Stabilní konstrukce a 3 břity umožňují kompenzaci a nápravu nepřesností souososti a kruhovitosti již provedených otvorů. Kromě toho dochází k zlepšení povrchu vyvrtaného otvoru do takové míry, že k následnému bezvadnému opracování postačí výstružník. Věnujte pozornost sloupci „nejmenší O předvrtaného otvoru“. Upozornění Průměr zářezu musí být bezpodmínečně menší než vrtaný otvor. Další rozměry nebo vyhotovení HSS-E nebo osazení MTK/TK nebo dlouhé návrtové vrtáky podle DIN 1864 jsou k dostání na vyžádání. Technické údaje O h829 mmDélka spirály175 mmCelková délka296 mmnejmenší O předvrtaného otvoru20 mmMK3Povrchová úpravas úpravou párou Úhel hrotu120 °Úhel šroubovice22 °Hloubka vrtu5 × DMateriál nástrojeHSSNormaDIN 343 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm222Ocel < 1000 N/mm220Ocel < 1400 N/mm28Nerezové oceli – austenitické6Nerezové oceli – duplexní5Litina GG/GTS25Litina GGG20Hliník < 8 % Si36Měď a slitiny mědi50 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,32 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-1085280028 mm170 mm291 mmBO-E-1085287028,7 mm175 mm296 mmBO-E-1085297029,7 mm175 mm296 mmBO-E-1085300030 mm175 mm296 mm
