Fortis EDE10691451

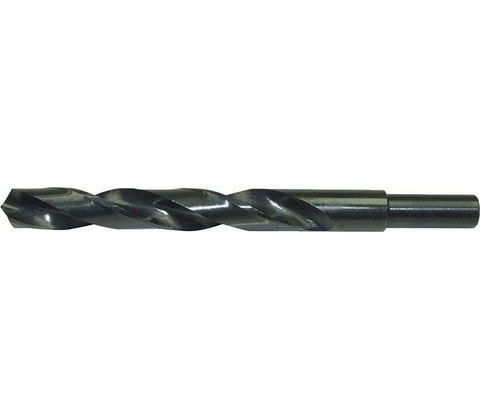

Spirálový vrták s válcovou stopkou. O h8 14,5 mm; délka spirály 114 mm; celková délka 169 mm. HSS; bez povlaku; typ N; DIN 338. 14,5 mmO h8 114 mmDélka spirály 169 mmCelková délka 13 mmO stopky Vlastnosti a provedení Pravořezný, s odsazenou stopkou. Boční úhel čela, běžná tloušťka jádra a běžné stoupání šroubovice. Použití Výroba spirálového vrtáku válcováním zabraňuje rozpojům ve struktuře materiálu. Produkt je tak vhodný pro robustní vrtací obráběcí práce jako cenově výhodná alternativa pro manuálně vedené stroje. Technické údaje O h814,5 mmDélka spirály114 mmCelková délka169 mmO stopky13 mmPovrchová úpravabez povlakuÚhel hrotu118 ° Úhel šroubovice25–30 °Hloubka vrtu5 × DMateriál nástrojeHSSTyp nástrojeNNormaDIN 338 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm210Ocel < 1400 N/mm26Litina GG/GTS15Litina GGG5Titan > 850 N/mm23Hliník < 8 % Si30Hliník > 8 % Si30Měď a slitiny mědi20Grafit, GFK / CFK, duroplasty3 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,25 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-1069140114 mm108 mm160 mmBO-E-1069145014,5 mm114 mm169 mmBO-E-1069150015 mm114 mm169 mmBO-E-1069150115 mm114 mm169 mm
