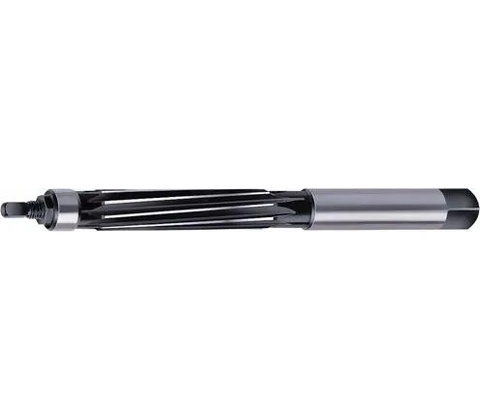

BECK 0110110300000

Ruční výstružník, nastavitelný. Jmenovitý Od1 30 mm; celková délka 247 mm; délka ostří l2 94 mm. HSS; bez povlaku. 30 mmJmenovitý Od1 247 mmCelková délka 94 mmDélka ostří l2 30 mmO stopky Vlastnosti a provedení DIN 859, tvar B, s válcovou stopkou a čtyřhranem. Těleso výstružníku je drážkované, jmenovitý Ř se dá zvětšovat otáčením čelního šroubku až o ca 1/100 průměru. Nastavení by se mělo provést pomocí kalibračního kroužku. Tímto způsobem lze nastavit mnoho požadovaných lícování a vyrovnávat opotřebení. Výstružníky jsou nastavené na jmenovitý rozměr. Uvolňování byste se měli vyhnout z důvodu zvýšeného rizika zlomení. Uskladňujte v neupnutém stavu. Povrch, bez povlaku, O 4 a 5 mm jsou drážkovány rovně, od O 6 mm spirálově (levotočivě 7°). Použití Mimořádně vhodný k výrobě jednotkových kusů či opravné práce, pouze k vystruhování průchozích otvorů. Kvůli kónickému nářezu a čelnímu šroubu není vhodný k opracování slepých otvorů. Také vhodný na otvory s přerušovaným řezem. Lze použít zejména na ocelové materiály s pevností do 500 N/mm2, např. všeobecné konstrukční oceli, ocelové materiály s pevností do 900 N/mm2, jako jsou automatové oceli, zušlechťované oceli, nástrojové oceli, cementační oceli, litinové materiály a neželezné kovy, jako jsou hliník, měď a bronz. Upozornění Ruční výstružník je citlivý na nárazy, z tohoto důvodu by se třísky neměly vyklepávat, nýbrž odstraňovat vyfukováním či vymývat. Technické údajeJmenovitý Od130 mmCelková délka247 mmDélka ostří l294 mmO stopky30 mmPovrchová úpravabez povlakuMateriál nástrojeHSS Materiálové použití Materiál obrobkuVhodnostOcel < 700 N/mm2DoporučenéOcel < 1000 N/mm2DoporučenéOcel < 1400 N/mm2Částečně vhodnéLitina GG/GTSDoporučenéLitina GGGDoporučenéHliník < 8 % SiDoporučenéHliník > 8 % SiDoporučenéMěď a slitiny mědiDoporučené Nejbližší varianty řady Obj. kódJmenovitý Od1Celková délkaO stopkyBO-E-1504200020 mm201 mm20 mmBO-E-1504220022 mm215 mm22 mmBO-E-1504240024 mm231 mm24 mmBO-E-1504250025 mm231 mm25 mm
